TH381 UP: il nuovo micro-connettore lineare IP66/IP68 per cavi fino a 9 mm di diametro
A volte bastano pochi millimetri per cambiare tutto. Lo dimostra il TH381 UP, la nuova variante “upgraded” del nostro micro-connettore lineare TH381. Una modifica apparentemente circoscritta al pressacavo, ma capace di sbloccare scenari applicativi che il modello originale non riusciva a coprire.
Da TH381 a TH381 UP: cosa cambia (e cosa resta)
Il TH381 è da anni un riferimento nella famiglia TEEPLUG® e il capostipite della linea di micro-connessione stagna per uso professionale: un connettore compatto, disponibile in versione bipolare e tripolare, con grado di protezione IP66/IP68, molto apprezzato negli ambienti outdoor, nell’illuminazione architetturale e nelle applicazioni industriali leggere. Il suo punto di forza è da sempre il formato miniaturizzato, che consente installazioni anche in spazi ridotti.
Con il TH381 UP, il nostro team tecnico ha scelto di non toccare il cuore del prodotto. Le caratteristiche elettriche, la struttura del contatto, il grado di protezione IP e la compatibilità con la gamma accessori restano invariati rispetto al modello di partenza. La novità riguarda esclusivamente il passaggio cavo: il nuovo pressacavo del TH381 UP accoglie cavi con diametro esterno compreso tra 7,5 e 9,0 mm, contro i range precedenti di 4,5–5,5 mm e 5,4–7,9 mm.
Il corpo esterno ne risente solo marginalmente: il diametro sale a 18 mm (contro i 14 mm del TH381) e la lunghezza si attesta a 97,6 mm, con un incremento di appena 7,6 mm. Una crescita dimensionale contenuta, a fronte di un salto applicativo significativo.
Perché un nuovo pressacavo? La logica progettuale
La risposta sta nella fisica del connettore. La versione bipolare del TH381 ospita una bussola metallica dimensionata per sezioni di conduttore fino a 1,5 mm². Per sfruttare appieno questa capacità, però, serve un cavo adeguato — e i cavi con conduttore da 1,5 mm² hanno tipicamente un diametro esterno compreso tra 7 e 9 mm, un range che il pressacavo originale non riusciva a gestire.
La versione a 3 poli, pur mantenendo la sezione massima del conduttore a 1,0 mm², beneficia comunque dell’aggiornamento: cavi molto diffusi come H05VV-F o FG/FROR nella versione tripolare presentano spesso diametri esterni nell’intorno dei 7,5–8 mm, ora pienamente compatibili con il passaggio del TH381 UP.
Le varianti di prodotto
Il TH381 UP è proposto in tre configurazioni principali: una versione bipolare a vite fino a 500 V / 10 A, una versione tripolare con grano a brugola fino a 500 V / 10 AC e una versione tripolare con grano a brugola dedicata alle applicazioni a bassissima tensione, da 3 a 60 V DC. Le prime due varianti adottano le nostre guarnizioni di colore verde Techno, mentre la versione a bassissima tensione è identificabile dalla guarnizione bianca.
Anche la distinzione tra le versioni tripolari segue una logica cromatica: i connettori con polarizzazione meccanica 1 hanno guarnizione esterna verde e morsetti marchiati L, N, PE; quelli con polarizzazione meccanica 2 hanno guarnizione esterna bianca e morsetti marchiati 1, 2, 3.
Tutte le varianti sono compatibili con i cavi flessibili più diffusi nelle installazioni elettriche civili e industriali leggere, tra cui H03VV-F, H05VV-F e H05RN-F.
Un ecosistema di micro-connessione in espansione
Il TH381 UP si inserisce come ulteriore tassello di una gamma di micro-connessioni che comprende già il connettore presa e spina TH381 originale, il giunto lineare TH395 e le sue versioni in derivazione a 3 o 4 vie.
Il nostro approccio è chiaro: massimizzare la copertura applicativa senza moltiplicare inutilmente le referenze a catalogo. Il TH381 UP non ridisegna il connettore: lo estende. E lo fa con una modifica chirurgica che lascia inalterate le specifiche elettriche, il form factor di montaggio e la compatibilità con l’intera gamma di accessori, compresi i gommini di tenuta — a 2 fori, a 3 fori e a singolo foro — e i tappi già in uso sul TH381.
Dove trova applicazione il TH381 UP

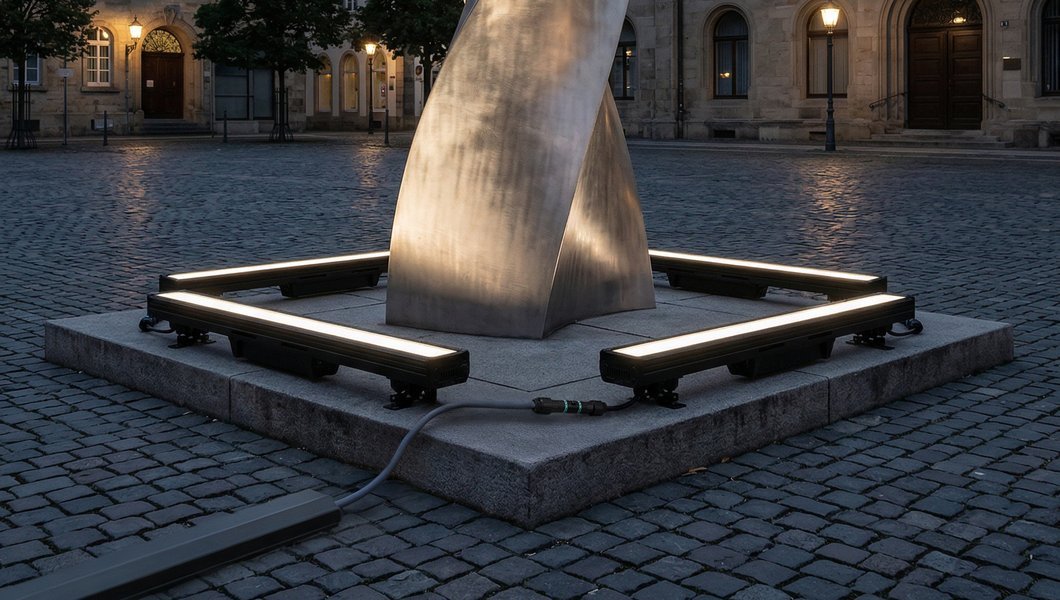

Il nuovo range di passaggio cavo apre il TH381 UP a scenari che il modello precedente non poteva servire in modo ottimale: illuminazione LED outdoor con alimentatori ad alta potenza, dove i cavi di connessione tendono ad avere sezioni più generose; automazione industriale leggera e domotica esterna, con cavi multifunzione di diametro medio-grande; applicazioni a bassa tensione (3–60 V DC nella versione bipolare), con cavi FG/FROR o equivalenti.
